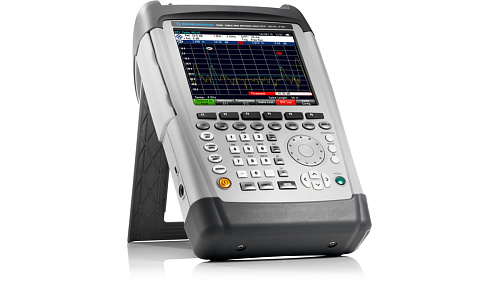

Присоединяйтесь!Анализатор АФУ Rohde & Schwarz ZPH – это автоматизированный однопортовый прибор для тестирования кабельно-фидерных устройств, антенн и другого подобного оборудования. Разработанный для использования в полевых условиях, он существенно упрощает диагностику коммуникационных линий и компонентов приемо-передающего оборудования.
Функция "Мастер измерений". Для сокращения затрат времени на подготовку и выполнение измерений, анализатор АФУ Rohde & Schwarz ZPH оснащен функцией WIZARD. Настройка прибора и предварительное конфигурирование мастера измерений выполняется квалифицированным сотрудником в офисе, а полевые измерения сможет производить персонал любой степени подготовки. Оператору необходимо лишь выполнять операции в соответствии с пошаговой инструкцией, команды которой высвечиваются на экране калибратора.
Управление. Анализатор АФУ Rohde & Schwarz ZPH имеет сенсорный экран и кнопочный интерфейс для прямого доступа к функциям. Сенсорный экран поддерживает управление жестами, поэтому пользоваться им так же привычно, как смартфоном. Крупноразмерные кнопки размещены с большими интервалами – для удобства работы в защитных перчатках. Подключив к анализатору любой беспроводный маршрутизатор, вы можете управлять прибором дистанционно, используя для этого свой коммуникатор или планшет. Это упрощает работы в труднодоступных местах.
Средства калибровки. Анализатор АФУ Rohde & Schwarz ZPH не требует предварительной настройки, за счет точной заводской калибровки. встроенные калибровочные меры ХХ/КЗ и нагрузки понадобятся при подключении к объекту контроля через дополнительные переходники. Таким образом, не допускается повышение погрешности.
Дополнительные опции. Вы можете расширить рабочий частотный диапазон прибора до 4 ГГц, например, для тестирования СВЧ систем. Так же, доступно включение поддержки GPS для точного позиционирования при полевых измерениях. Все опции анализатора АФУ Rohde & Schwarz ZPH активируются программно. Благодаря этому, не нужно сдавать прибор в сервисный центр для установки расширений каких-либо внутренних компонентов.
Диапазон частот |
R&S®Cable Rider ZPH |
От 2 МГц до 3 ГГц |
|
С установленной опцией R&S®ZPH-B4 |
От 2 МГц до 4 ГГц |
Разрешение по частоте |
|
1 Гц |
Индивидуальные измерения |
|
отражение (S11) |
|
|
Потери в кабеле в 1 канале |
|
|
Дистанция до места повреждения |
Выходная мощность порта |
Контролируется с помощью отслеживания затуханий генератора |
-10 дБм (ном.) |
Максимально допустимый паразитный сигнал |
Измерение = отражение(S11)/потери в кабеле в одном канале/анализ расстояния до места повреждения |
+17дБм(ном.) |
Точки данных |
выбираются |
От 101 до 2501 |
Измерение отражения S11 |
||
Исправление направленности с помощью опции R&S®ZN-Z103 |
2 МГц ≤ F ≤ 4 ГГц (с установленной опцией R&S®ZPH-B4) |
> 42 дБ (ном.) |
Скорость измерений |
|
0.3 мс / точку |
Формат результата |
|
величина, КСВ, величина и расстояние к месту повреждения, КСВ и расстояние до места повреждения |
Измерение потерь в кабеле через 1 канал |
||
Формат результата |
|
значение |
Диапазон значений |
выбирается |
|
1/2/5/10/20/50/100/120/150 дБ |
||
Анализ дистанции к повреждению |
||
Формат результатов |
|
возвратные потери (дБ), КСВ |
Разрешение неисправностей |
|
(1,5 м × 108 м × Скорость линии связи/диапазон измерения сигнала) |
Максимальная длинна кабеля |
Зависит от потерь в кабеле |
1500 м (ном.) |
Максимальный номинальный уровень входного сигнала |
||
Напряжение постоянного тока |
|
50 В |
Мощность CW RF (незатухающих радиочастотных колебаний) |
порт 1 (измеритель мощности на входе) |
30 дБм |
|
порт 2 (рефлектометр на входе) |
23 дБм |
Общие данные |
||
Разрешение дисплея |
WVGA |
800×480 пикселей |
Батарея (с опцией R&S HA-Z306) |
емкость |
72 Втч |
|
напряжение |
11.25 В (ном.) |
|
Время работы с новой, полностью заряженной батареей |
9 часов |
Размеры |
Ш × В × Г |
202 мм × 294 мм × 76 мм |
(8.0 in × 11.6 in × 3 in) |
||
Вес |
|
2,5 кг (5,5 фунта) |
